Пантера-2. Комбинированное средство обнаружения. ЮМИРС в Перми

Описание Пантера-2. Комбинированное средство обнаружения. ЮМИРС

Комбинированный извещатель: ИК активный (на пересечение ИК-лучей) + вибрационный/сейсмический (регистрирует деформацию, перепиливание, перекус сетчатого полотна или спиралей АКЛ и АСКЛ, подкоп); дальность ИК до 100 м, 4 ИК-луча, расстояние между лучами 0,1...0,4 м (регулируется); углы поворота оптического узла по вертикали-5°, по горизонтали-90°, углы между оптическими блоками различной направленности в БППР 30°...180°; встроенный подогрев от запотевания оптич.системы; БППР изделия имеет возможность подключения 4 вибрационных и/или сейсмических чувствительных кабелей протяженностью до 250 м; U-пит. 9...30 В, I-потр. 250 мА, U-обогрев. 24 В, I-обогрев. 1,4 А; RS-485, IP54, t-раб. -40...+55 °С, габ.размеры Ø225х1500. Комплектность: БИ, БПР, БППР. Протяженность рубежа охраны зависит от количества используемых БППР. Базовый вариант изделия включает по одному блоку каждого вида и позволяет создать протяженную ЗО, состоящую из участков длиной до 100 м каждый

Назначение изделия

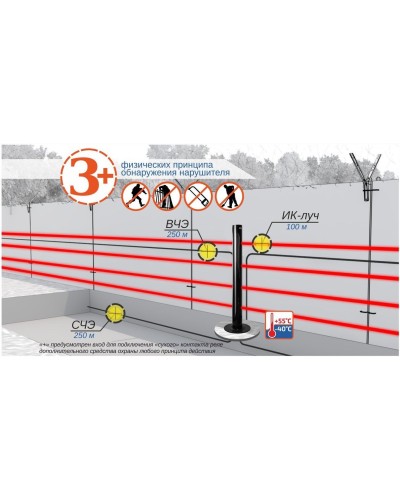

Комбинированное средство обнаружения «ПАНТЕРА», объединяющее в себе различные принципы обнаружения нарушителя (инфракрасный, сейсмический, вибрационный), предназначено для построения протяженных рубежей охраны.
Зона обнаружения, на основе инфракрасного излучения, формируется из четырех ИК-лучей, которые сгруппированы попарно.

Особенности

Изделие «ПАНТЕРА» имело в своем составе блок излучателя и блок приемника, выполненные в виде идентичных черных колонн. Для создания рубежа охраны протяженностью 500 метров, необходимо было установить 10 колонн ( 5 блоков излучателя и 5 блоков приемника). В изделии «ПАНТЕРА-2» по требованию заказчика будут использоваться объединенные приемо-передающие блоки, и для участка такой же длины потребуются 6 колонн (1 блок излучателя, 4 приемопередающих блока и 1 блок приемника).

Интерфейс связи с ПК: RS-485 для настройки и мониторинга	- тампер: есть
Настройка: Юстировка и настройка только с ПК	Напряжение питания, B:
Чувствительный элемент: 4 ИК лучей	- постоянного тока: 9…30
Возможность подключения дополнительных ШС: 4 входа для подключения вибрационного и/или сейсмического ЧЭ до 250 м каждый	Ток потребления, мА:
Регулировка чувствительности: есть	- в дежурном режиме: 250
Параметры ИК канала:	Питание обогревателя: 24 В
- тип зоны обнаружения: линейная	Ток потребления обогревателя, мА: 1 400
- дальность, м: 200	Степень защиты: IP54
- наличие антисаботажной зоны: нет	Диапазон рабочих температур, °С: -40…+55
Параметры тревожного выхода:	Габаритные размеры. мм: D225х1500
- тип контактов: НЗ	Масса, не более, кг: 25
