Описание ОПС-045: Система централизованной охраны объектов на базе УОП-5-GSM и УОО различного функционала производства Проксима

Описание решения

Типовое решение централизованной охраны объектов основано на построении системы передачи извещений по каналам сотовой связи и телефонным каналам на пульт централизованного наблюдения (ПЦН) на базе оборудования компании "Проксима":
- пультового оборудования:
         а) устройства оконечного пультового УОП-5-GSM (далее (УОП), которое подключается к персональному компьютеру с помощью встроенного интерфейса RS232 или USB и обеспечивает передачу к нему извещений, полученных от объектового оборудования,
         б) программного обеспечения АРМ Центавр Lite (не более 100 объектов) или АРМ Центавр Pro (без ограничения объектов);
- объектового оборудования - устройств оконечных объектовых (УОО) различного функционала, которые предназначены:
         а) для решения задач охранно-пожарного мониторинга удаленных объектов,
         б) передачи сигналов о проникновении, пожаре и других экстренных ситуациях на пульт централизованного наблюдения,
         в) управления дополнительным оборудованием и исполнительными устройствами на этих объектах (квартиры, гаражи, дачи, офисы, торговые помещения, склады, загородные дома, объекты социальной сферы).

Тревожные и информационные извещения о событиях на объекте передаются по сотовым каналам сети GSM-900/1800 или по телефонным каналам ТфОП на УОП и отображаются ЖК-дисплее. На самом объекте при тревоге включается звуковая и световая сигнализация.

УОП-5-GSM обеспечивает возможность передачи к УОО команд управления объектовым оборудованием от ПЦН.

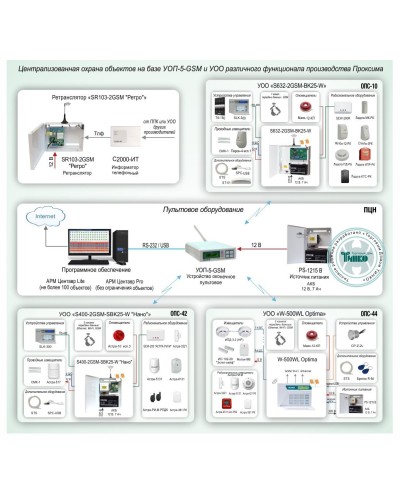

На схеме представлены варианты охраны объектов с использованием УОО различного функционала. Каждый из вариантов: ОПС-10, ОПС-42  и ОПС-44 - это типовое решение автономной защиты объекта с возможностью передачи извещений на ПЦН.

На схеме также показана возможность передачи извещений на ПЦН от ПКП и УОО других производителей с помощью ретранслятора «SR103-2GSM "Ретро"», "Ретро" осуществляет прием извещений от внешних ППК или УОО  по телефонным каналам общего пользования (ТфОП)  и последующую передачу принятых извещений на УОП ПЦН.  "Ретро" поддерживает обмен информацией с УОП по каналу мобильной сотовой связи GSM 900/1800 и коммутируемому телефонному каналу сети общего пользования (ТфОП).
